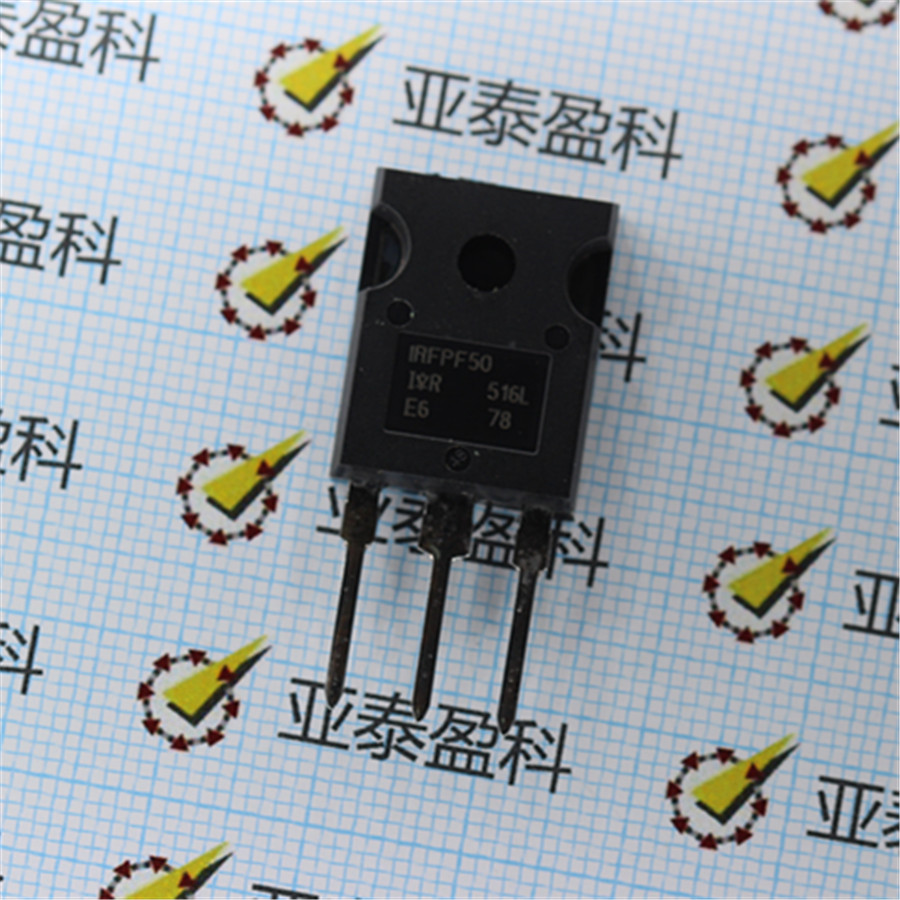

IRFPF50PBF特性，参数，图片 IRFPF50PBF中文元件说明书
发布时间：2018/9/29
标准包装 500
FET 型 MOSFET N-Channel, Metal Oxide
FET特点 Standard
漏极至源极电压（VDSS） 900V
电流-连续漏极（编号）@ 25°C 6.7A
Rds（最大）@ ID，VGS 1.6 Ohm @ 4A, 10V
VGS（TH）（最大）@ Id 4V @ 250μA
栅极电荷（Qg）@ VGS 200nC @ 10V
输入电容（Ciss）@ Vds的 2900pF @ 25V
功率 - 最大 190W
安装类型 Through Hole
包/盒 TO-247-3
供应商器件封装 TO-247-3
包装材料 Tube
包装 3TO-247AC
通道模式 Enhancement
最大漏源电压 900 V
最大连续漏极电流 6.7 A
RDS -于 1600@10V mOhm
最大门源电压 ±20 V
典型导通延迟时间 20 ns
典型上升时间 34 ns
典型关闭延迟时间 130 ns
典型下降时间 37 ns
工作温度 -55 to 150 °C
安装 Through Hole
标准包装 Bulk
标准包装 Rail / Tube
最大门源电压 ±20
包装宽度 5.31(Max)
PCB 3
.JPG)
最大功率耗散 190000
最大漏源电压 900
欧盟RoHS指令 Compliant
最大漏源电阻 1600@10V
每个芯片的元件数 1
最低工作温度 -55
供应商封装形式 TO-247AC
标准包装名称 TO-247
最高工作温度 150
渠道类型 N
包装长度 15.87(Max)
引脚数 3
包装高度 20.7(Max)
最大连续漏极电流 6.7
标签 Tab
铅形状 Through Hole
单位包 25
最小起订量 500
FET特点 Standard
封装 Tube
安装类型 Through Hole
电流 - 连续漏极（Id ） @ 25 °C 6.7A (Tc)
的Vgs（th ） （最大）@ Id 4V @ 250μA
供应商设备封装 TO-247-3
其他名称 *IRFPF50PBF
开态Rds（最大）@ Id ，V GS 1.6 Ohm @ 4A, 10V
FET型 MOSFET N-Channel, Metal Oxide
功率 - 最大 190W
漏极至源极电压（Vdss） 900V
输入电容（Ciss ） @ VDS 2900pF @ 25V
闸电荷（Qg ） @ VGS 200nC @ 10V
封装/外壳 TO-247-3
RoHS指令 Lead free / RoHS Compliant
类别 Power MOSFET
配置 Single
外形尺寸 15.87 x 5.31 x 20.7mm
身高 20.7mm
长度 15.87mm
最大漏源电阻 1.6 Ω
最高工作温度 +150 °C
最大功率耗散 190 W
最低工作温度 -55 °C
包装类型 TO-247AC
典型栅极电荷@ VGS 200 nC V @ 10
典型输入电容@ VDS 2900 pF V @ 25
宽度 5.31mm
工厂包装数量 500
产品种类 MOSFET
晶体管极性 N-Channel
源极击穿电压 +/- 20 V
连续漏极电流 6.7 A
安装风格 Through Hole
RDS（ON） 1.6 Ohms
功率耗散 190 W
封装/外壳 TO-247AC
上升时间 34 ns
漏源击穿电压 900 V
RoHS RoHS Compliant By Exemption
下降时间 37 ns
漏极电流（最大值） 6.7 A
频率（最大） Not Required MHz
栅源电压（最大值） 20 V
输出功率（最大） Not Required W
噪声系数 Not Required dB
漏源导通电阻 1.6 ohm
工作温度范围 -55C to 150C
极性 N
类型 Power MOSFET
元件数 1
工作温度分类 Military
漏极效率 Not Required %
漏源导通电压 900 V
功率增益 Not Required dB
弧度硬化 No
删除 Compliant
Continuous Drain Current Id :6.7A
Drain Source Voltage Vds :900V
On Resistance Rds(on) :1.6ohm
Rds(on) Test Voltage Vgs :10V
Threshold Voltage Vgs :4V
功耗 :190W
Operating Temperature Min :-55°C
Operating Temperature Max :150°C
Transistor Case Style :TO-247AC
No. of Pins :3
MSL :-
Current Id Max :6.7A
Current Temperature :25°C
Full Power Rating Temperature :25°C
Junction to Case Thermal Resistance A :0.65°C/W
引线间距 :5.45mm
No. of Transistors :1
工作温度范围 :-55°C to +150°C
Pulse Current Idm :27A
端接类型 :Through Hole
Voltage Vds :900V
Voltage Vds Typ :900V
Voltage Vgs Max :20V
Voltage Vgs Rds on Measurement :10V
Weight (kg) 0.006
Tariff No. 85412900
